НПП "Измерительные технологии" для тепловодосчетчиков Х12 изготавливает датчики расхода собственной конструкции.

Выпускаемые датчики расхода обеспечивают:

  • различные классы точности,
  • монтаж на трубопроводы диаметром от 15 до 2000 мм,
  • рабочие давления до 500 атм., высшие уровни пылевлагозащиты (до IP68/66),
  • высший уровень взрывозащиты (0ExiaIICT6),
  • высокую прочность, износоустойчивость,
  • стойкость к коррозии и замерзанию измеряемых жидкостей.

Материал датчиков ‒ пищевая нержавеющая сталь, при заказе возможны титан, латунь и другие. Как результат наши измерительные датчики обеспечивают длительный, беспроблемный срок службы. Максимальная длина кабелей подключения датчиков расхода ‒ 15 м.

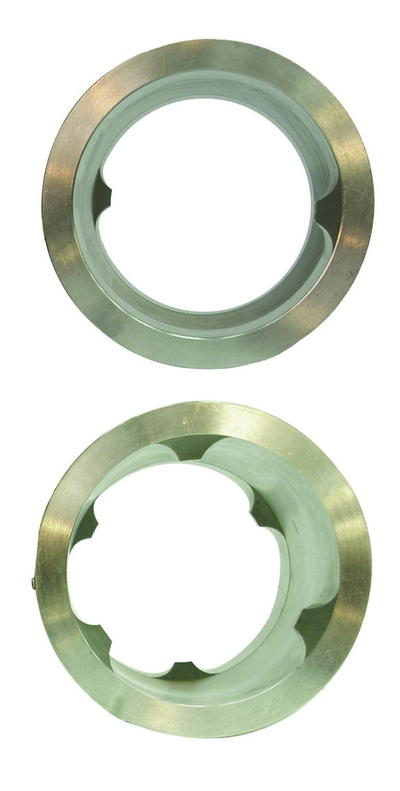

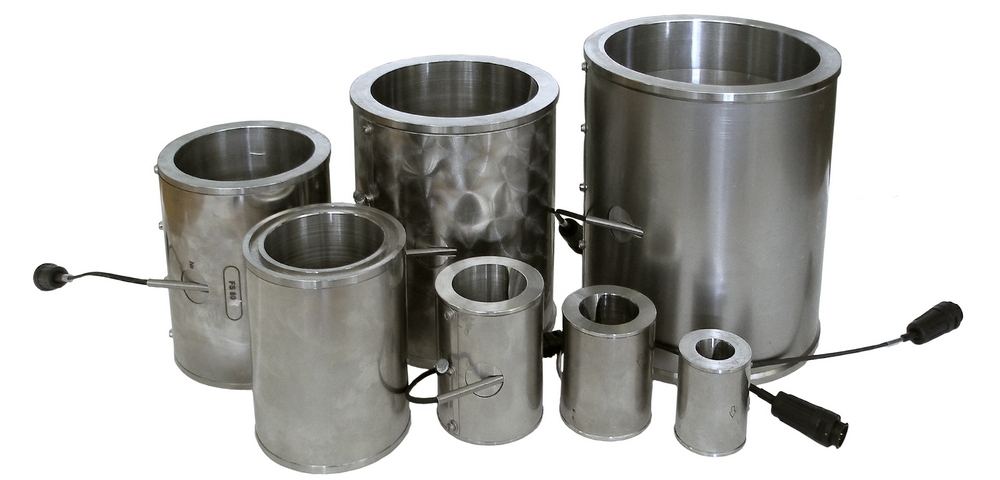

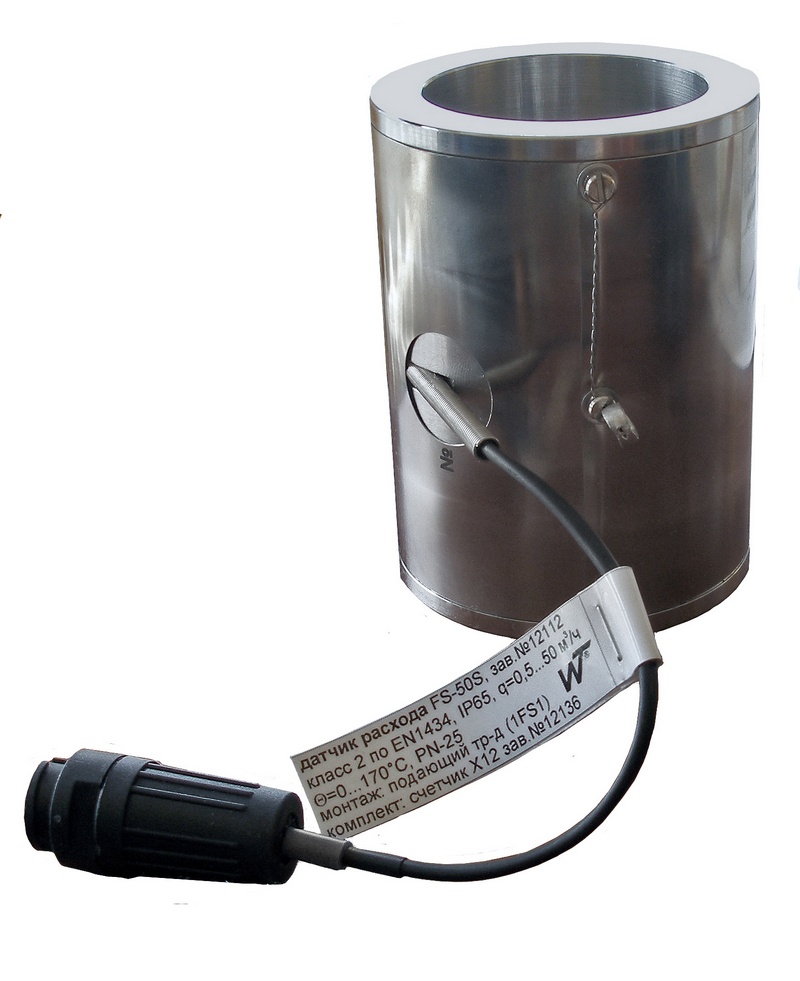

Датчики расхода на внутренние диаметры трубопровода от 20 до 125 мм имеют межфланцевую конструкцию и изготавливаются из цельной заготовки нержавеющего прутка, что существенно повышает надежность работы датчиков. Ответные фланцы для простоты монтажа на объекте изготавливаются из Стали 20. Возможен заказ фланцев из других материалов.

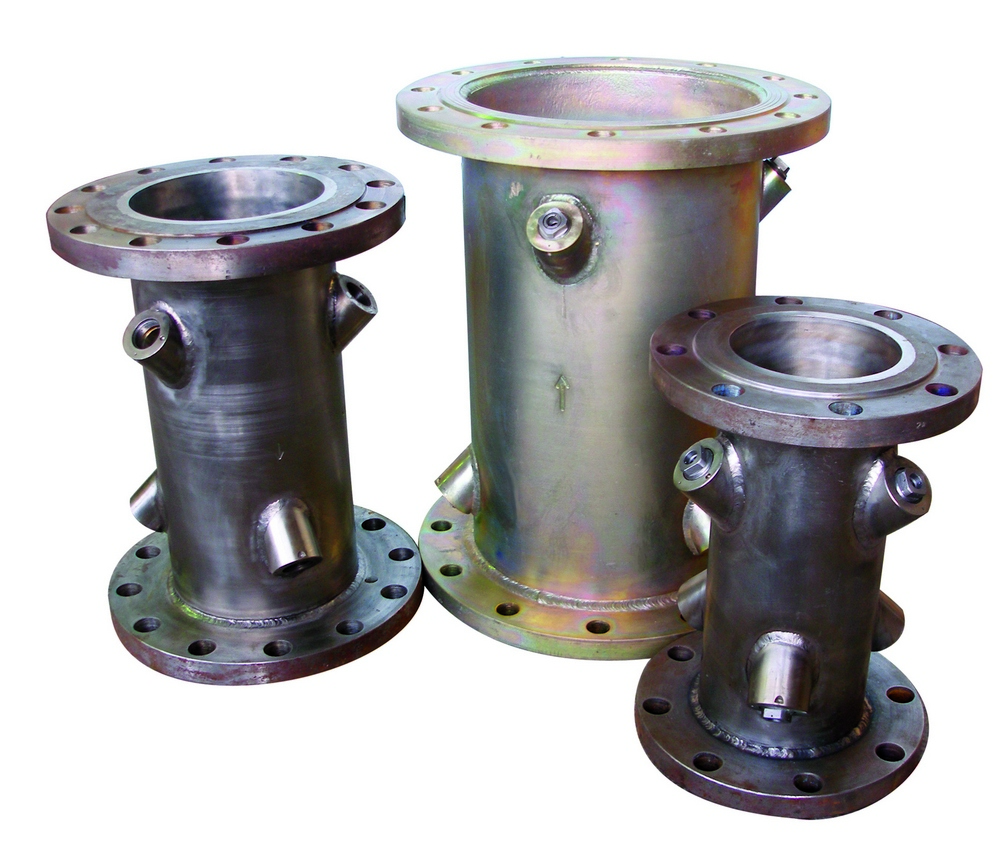

Датчики расхода на внутренние диаметры трубопровода от 150 до 2000 мм имеют фланцевую конструкцию. Приварные втулки и корпус ултразвукового датчика изготавливаются из нержавеющей стали, остальные элементы датчика могут быть изготовлены из других материалов. Для удешевления общей цены на тепловодосчетчик на диаметры трупопровода от 150 до 2000 мм, возможна поставка датчика расхода в виде врезного комплекта.

*для увеличения изображения - нажмите на него

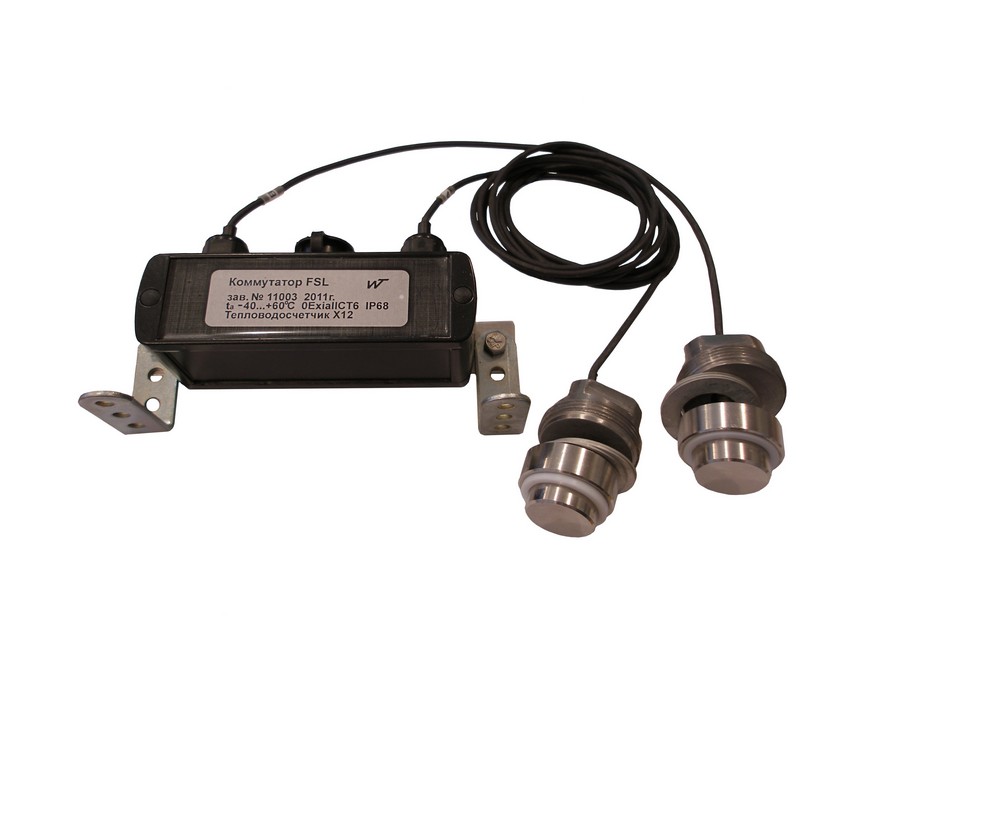

Допустимое избыточное рабочее давление датчиков Pmax выбирается из ряда 1,6; 2,5; 4; 10; 20; 32; 50 МПа. Верхняя qs (Gв) и нижняя qmin (qi , Gн) границы рабочих диапазонов измерения расхода, границы qt переходного расхода модулей исп. 01…03 (водосчетчики и счетчики жидкости) и модулей исп. 04...10 (теплосчетчики) приведены в таблице 1. Конструкция датчика расхода позволяет неограниченную по времени работу на максимально допустимом расходе qs (Gв), (qp=2·qs /2, где qp – значение номинального расхода). Датчики расхода допускают 20% превышение максимально допустимого расхода без потери линейности характеристики преобразования. Порог чувствительности по расходу ограничен программно на уровне 20% значения нижней границы рабочего диапазона расхода qi. Максимальное значение тепловой мощности Ps соответствует максимальным расходу воды и разности температур в трубопроводах. Ми- нимальное значение тепловой мощности Pi соответствует минимальным расходу воды и разности температур. Цифровое обозначение датчика расхода соответствует диаметру номинальному DN (условному). Дополнительная маркировка датчика расхода символом S обозначает двухсенсорное исполнение, T - шестисенсорное. Все датчики номинального диаметра от 15 до 40 мм являются двухсенсорными, дополнительная маркировка отсутствует. Пример: FS-80T – шестисенсорный датчик расхода с номинальным диаметром (условным проходом) 80 мм.

Таблица 1

Тип FS Расход, м3/ч Тепловая мощность, МВт (Гкал/ч)
qi(min) qt qp qs Pi Ps
FS-15-0,6 0,0240 - 0,6 1,20 0,000100 0,2
FS-15-0,6 0,0120 - 0,6 1,20 0,000050 0,02
FS-15-0,6 0,0125 - 0,63 1,25 0,000050 0,2
FS-15-0,6 0,0120 0,048 0,6 1,20 0,000050 0,2
FS-15-0,6 0,0060 0,009 0,6 1,20 0,000025 0,2
FS-15-1,0 0,0400 - 1 2,0 0,000140 0,3
FS-15-1,0 0,0200 - 1 2,0 0,000070 0,3
FS-15-1,0 0,0200 0,08 1 2,0 0,000070 0,3
FS-15-1,0 0,0100 0,015 1 2,0 0,000035 0,3
FS-15-1,5 0,0600 - 1,5 3,0 0,000240 0,5
FS-15-1,5 0,0300 - 1,5 3,0 0,000120 0,5
FS-15-1,5 0,0320 - 1,6 3,2 0,000120 0,5
FS-15-1,5 0,0300 0,12 1,5 3,0 0,000240 0,5
FS-15-1,5 0,0150 0,023 1,5 3,0 0,000120 0,5
FS-20S 0,35 - 3,5 7,0 0,006000 1,2
FS-32S, T 0,40 - 10 20 0,001400 3
FS-50S 0,20 - 10 20 0,000700 3
FS-50S, T 1,00 - 25 50 0,0036 8
FS-50T 0,50 - 25 50 0,0018 8
FS-50T 0,20 - 25 50 0,0007 8
FS-50S, T 0,75 5 25 50 0,0025 8
FS-50T 0,15 0,375 25 50 0,0005 8
FS-50T 0,25 - 25 50 0,0009 8
FS-65S 1,60 - 40 80 0,0054 12
FS-65S, T 0,80 - 40 80 0,0027 12
FS-65T 0,32 - 40 80 0,0010 12
FS-65S, T 1,20 8 40 80 0,0048 12
FS-65T 0,24 0,6 40 80 0,0010 12
FS-65T 0,40 - 40 80 0,0014 12
FS-80S 2,40 - 60 120 0,0096 20
FS-80S, T 1,20 - 60 120 0,0048 20
FS-80S, T 1,25 - 63 125 0,0048 20
FS-80T 0,50 - 63 125 0,0019 20
FS-80S, T 1,80 12 60 120 0,0072 20
FS-80T 0,36 0,9 60 120 0,0012 20
FS-80T 0,60 - 60 120 0,0024 20
FS-100S 4,00 - 100 200 0,0144 32
FS-100S, T 2,00 - 100 200 0,0072 32
FS-100T 0,80 - 100 200 0,0029 32
FS-100S, T 3,00 20 100 200 0,0108 32
FS-100T 0,60 1,5 100 200 0,0022 32
FS-100T 1,00 - 100 200 0,0036 32
FS-125S 6,00 - 150 300 0,0200 57
FS-125S, T 3,00 - 150 300 0,0100 57
FS-125S, T 3,20 - 160 320 0,0100 57
FS-125T 1,28 - 160 320 0,0040 57
FS-125S, T 4,50 30 150 300 0,0150 57
FS-125T 0,90 2,25 150 300 0,0036 57
FS-125T 1,50 - 150 300 0,0050 57
FS-150T 5,00 - 250 500 0,0150 81
FS-150T 2,00 - 250 500 0,0060 81
FS-150S, T 7,50 50 250 500 0,0250 81
FS-150T 1,50 3,75 250 500 0,0050 81
FS-150T 2,50 - 250 500 0,0075 81
FS-200T 8,00 - 400 800 0,0280 140
FS-200T 3,20 - 400 800 0,0110 140
FS-200S, T 12,00 80 400 800 0,0480 140
FS-200T 2,40 6 400 800 0,0096 140
FS-200T 4,00 - 400 800 0,0140 140
FS-250T 12,00 - 600 1200 0,0460 220
FS-250T 12,50 - 625 1250 0,0460 220
FS-250T 5,00 - 625 1250 0,0180 220
FS-250S, T 18,00 120 600 1200 0,0720 220
FS-250T 3,6 9 600 1200 0,0120 220
FS-250T 6,0 - 600 1200 0,0220 220
FS-300T 20,0 - 1000 2000 0,0720 320
FS-300T 8,0 - 1000 2000 0,0290 320
FS-300S, T 30,0 200 1000 2000 0,1000 320
FS-300T 6,0 15 1000 2000 0,0240 320
FS-300T 10,0 - 1000 2000 0,0360 320
FS-400T 30,0 - 1500 3000 0,1000 570
FS-400T 32,0 - 1600 3200 0,1000 570
FS-400T 12,8 - 1600 3200 0,0400 570
FS-400S, T 45,0 300,5 1500 3000 0,1800 570
FS-400T 9,0 22,5 1500 3000 0,0360 570
FS-400T 15,0 - 1500 3000 0,0500 570
FS-500T 50,0 - 2500 5000 0,1500 900
FS-500T 20,0 - 2500 5000 0,0600 900
FS-500S, T 75,0 500,5 2500 5000 0,2500 900
FS-500T 15,0 37,5 2500 5000 0,0500 900
FS-500T 25,0 - 2500 5000 0,0750 900
FS-600T 80,0 - 4000 8000 0,2800 1200
FS-600T 32,0 - 4000 8000 0,1100 1200
FS-600S, T 120,0 800 4000 8000 0,4600 1200
FS-600T 24,0 60 4000 8000 0,0920 1200
FS-600T 40,0 - 4000 8000 0,1400 1200
FS-800T 120,0 - 6000 12000 0,4000 2300
FS-800T 125,0 - 6250 12500 0,4000 2300
FS-800T 48,0 - 6250 12500 0,1600 2300
FS-800S, T 180,0 1200 6000 12000 0,7200 2300
FS-800T 36,0 90 6000 12000 0,1200 2300
FS-800T 60,0 - 6000 12000 0,2000 2300
FS-1000T 200,0 - 10000 20000 0,7200 3600
FS-1000T 80,0 - 10000 20000 0,2900 3600
FS-1000S, T 300,0 2000 10000 20000 1,0000 3600
FS-1000T 60,0 150 10000 20000 0,2400 3600
FS-1000T 100,0 - 10000 20000 0,3600 3600

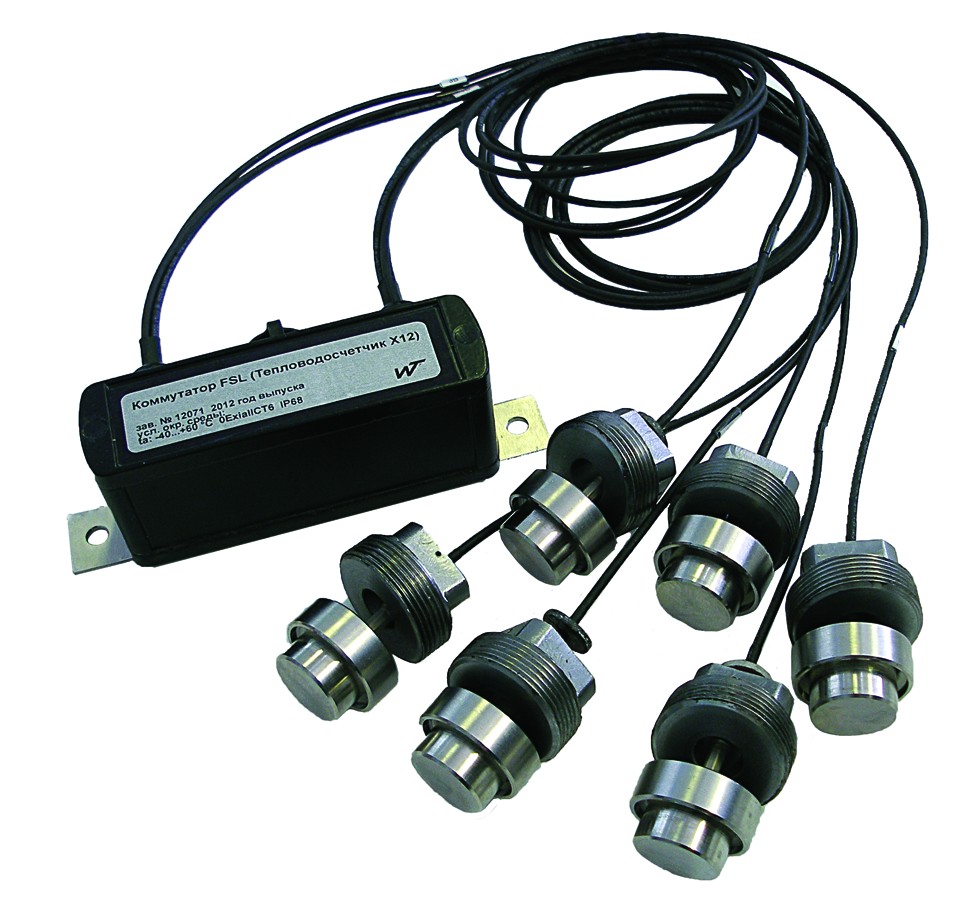

Шестисенсорные датчики расхода гарантированно сохраняют работоспособ- ность при неисправности или засорении от одного до двух ультразвуковых сенсоров, а максимально – до четырех сенсоров. Счетчик производит диагностику состояния датчиков с выдачей соответствующих сообщений на индикатор и в архив. На время частичной потери работоспособности шестисенсорный датчик расхода обеспечивает характеристики двухсенсорных датчиков классов 2 вместо класса 1 и 2 или В вместо класса С. Во время частичной потери работоспособности накапливаемые в счетчике данные: объем, масса, тепловая энергия – помещаются также в отдельные регистры, содержимое которых выводится на индикатор помеченное символом «а», строки часовых и суточных в архивных данных имеют аналогичную маркировку.

Рабочий температурный диапазон измерения расхода незамерзающих жидкостей от минус 30 до + 170 °С, опционально от минус 40°С, а для теплоносителя и во- ды от 0 до + 170 °С.
